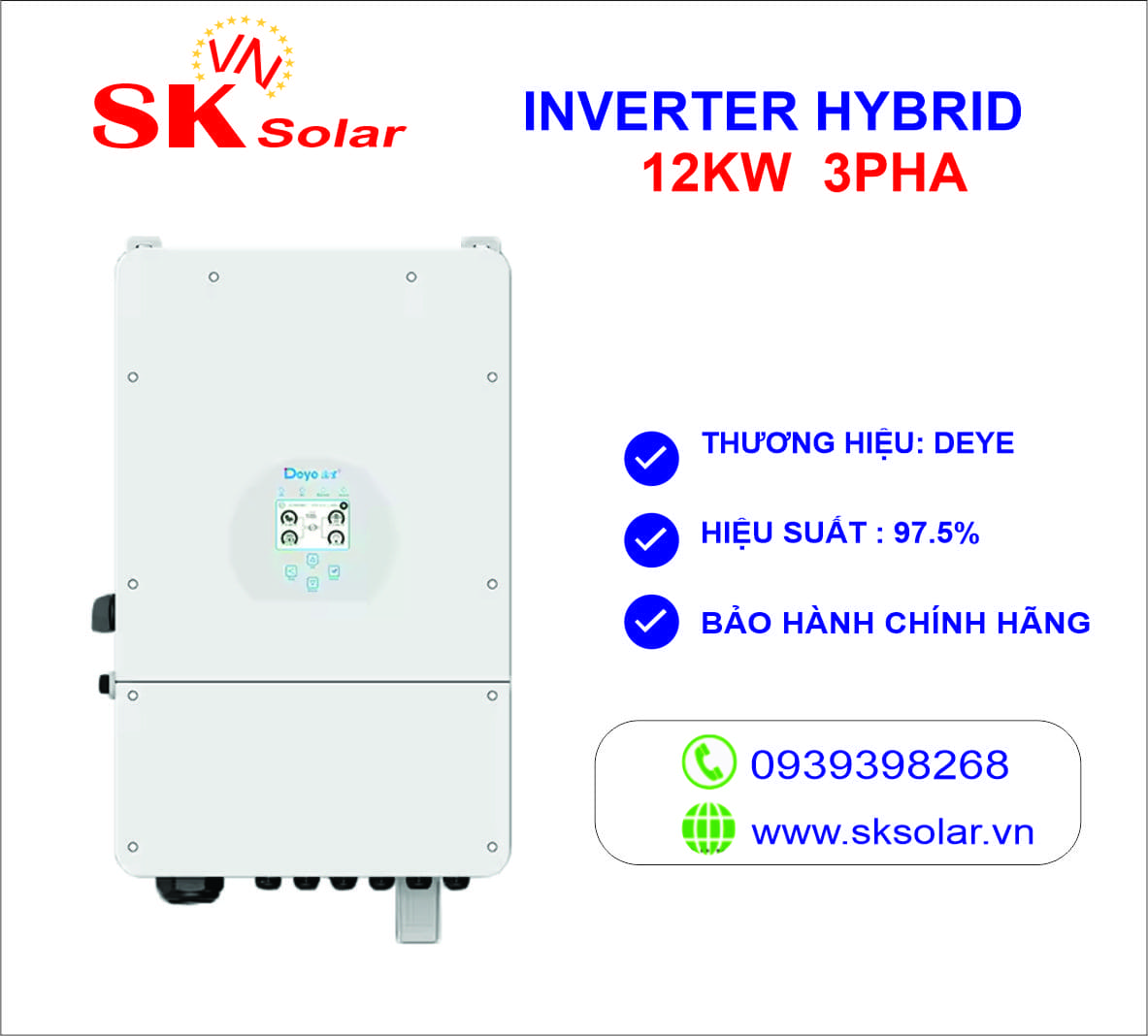

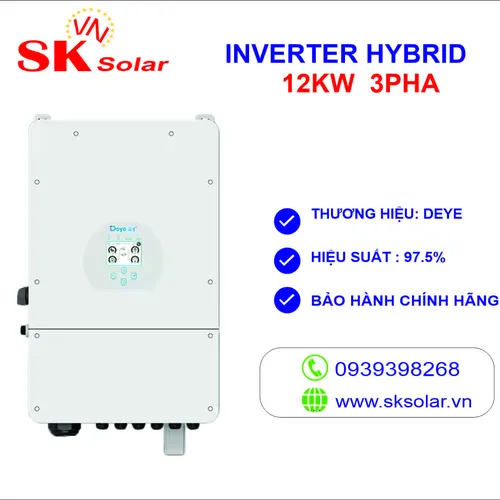

SUN-12K-SG04LP3-EU là dòng biến tần Hybrid 3 pha hoàn toàn mới với điện áp bình lưu trữ thấp – 48V, đảm bảo hệ thống hoạt động an toàn và đáng tin cậy. Với thiết kế nhỏ gọn và công suất cao, dòng sản phẩm này hỗ trợ tỷ lệ chuyển đổi tương ứng DC /AC – 1.3/1, tiết kiệm kinh phí đầu tư thiết bị. Biến tần hỗ trợ đầu ra hòa lưới không cân bằng ba pha, tương thích cho nhiều mục đích sử dụng. Được trang bị cổng CAN (x2) BMS và ghép nối nhiều biến tần, cổng x1 RS485 cho BMS, cổng x1 RS232 để điều khiển từ xa, cổng X1 DRM, giúp hệ thống hoạt động thông minh và linh hoạt.
Thông số kỹ thuật sản phẩm Inverter Hybrid Deye 12KW:
| Model | SUN-12K-SG04LP3-EU |
Dữ liệu đầu vào ắc quy |
|
| Loại ắc quy phù hợp | Ắc quy axit chì hoặc Pin Li-on |
| Dải điện áp ắc quy (V) | 40~60V |
| Dòng sạc tối đa (A) | 240A |
| Dòng xả tối đa (A) | 240A |
| Đồ thị biểu trưng khi sạc | 3 giai đoạn / Cân bằng |
| Cảm biến nhiệt độ rời | có |
| Phương thức sạc Pin Li-on | Tự thích ứng với BMS |
Dữ liệu của chuỗi PV đầu vào |
|
| Công suất đầu vào DC lớn nhất (W) | 15600W |
| Điện áp PV đầu vào danh định (V) | 550V(160V～800V) |
| Dải điện áp MPPT (V) | 200V-650V |
| Điện áp PV khi đầy tải (V) | 350V-650V |
| Điện áp khởi động (V) | 160V |
| Dòng điện PV đầu vào (A) | 26A+13A |
| Dòng điện ngắn mạch lớn nhất (A) | 34A+17A |
| Số lượng MPPT | 2 |
| Số lượng chuỗi cho mỗi MPPT | 2+1 |
Dữ liệu đầu ra AC |
|
| Công suất danh định nối lưới và dự phòng (W) | 12000W |
| Công suất tối đa phát lên lưới điện (W) | 13200W |
| Công suất đỉnh chạy dự phòng | Gấp 2 lần công suất danh định trong vòng 10 giây |
| Dòng điện danh định phát lên lưới điện (A) | 18.2 |
| Dòng điện lớn nhất phát lên lưới điện (A) | 27.3 |
| Dòng điện AC chuyển nguồn lớn nhất (A) | 45A |
| Hệ số công suất | ~1 (Có thể điều chỉnh +/- 0,8) |
| Tần số và điện áp đầu ra định mức | 50/60Hz;3L/N/PE 220/380Vac, 230/400Vac |
| Hệ thống kết nối điện lưới | 3 Pha |
| Tổng độ méo sóng hài | THD<3% (Tải tuyến tính<1.5%) |
Hiệu suất |
|
| Hiệu suất lớn nhất | 97.60% |
| Hiệu suất Châu Âu | 97.00% |
| Hiệu suất MPPT | 99.90% |
Khả năng bảo vệ |
|
| Bảo vệ chống sét đầu vào PV | Tích Hợp |
| Bảo vệ chống tách đảo | Tích Hợp |
| Bảo vệ chống ngược cực đầu vào PV | Tích Hợp |
| Phát hiện điện trở cách điện | Tích Hợp |
| Giám sát dòng điện dư thừa | Tích Hợp |
| Bảo vệ quá dòng đầu ra | Tích Hợp |
| Bảo vệ ngắn mạch đầu ra | Tích Hợp |
| Bảo vệ quá áp đầu ra | Tích Hợp |
| Surge protection | Bảo vệ DC loại 2 / Bảo vệ AC loại 2 |
Chứng nhận và Tiêu chuẩn |
|
| Tiêu chuẩn lưới điện | CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
| Tiêu chuẩn an toàn / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Thông số chung |
|
| Dải nhiệt độ hoạt động (℃) | -25~60℃, >45℃ giảm hiệu suất |
| Làm mát | Làm mát thông minh |
| Độ ồn (dB) | <45 dB |
| Giao tiếp với BMS | RS485; CAN |
| Trọng lượng (kg) | 34.5 |
| Kích thước (mm) | 422W × 702H × 281D |
| Cấp độ bảo vệ | IP65 |
| Giá đỡ | Treo Tường |
| Bảo hành | 5 Năm |
