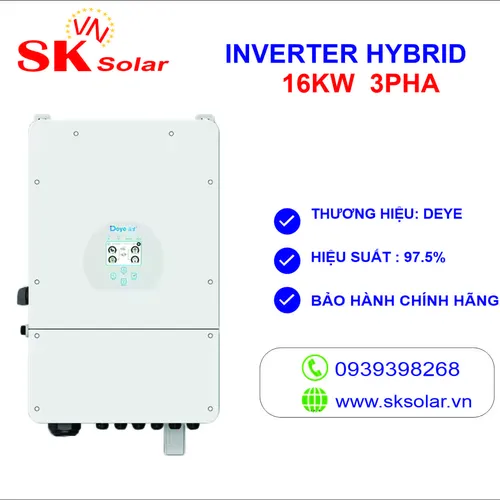

Thông số kỹ thuật của biến tần Inverter Hybrid Deye 16kW 3 pha áp thấp
| Deye áp thấp 16kW | SUN-16K-SG05LP3 -EU-SM2 |
| Dữ liệu đầu vào pin | |
| Loại pin | Axit chì hoặc Lithium-ion |
| Phạm vi điện áp pin (V) | 40-60 |
| Dòng điện sạc tối đa (A) | 300 |
| Dòng điện xả tối đa (A) | 300 |
| Chiến lược sạc cho pin Li-ion | Tự thích nghi với BMS |
| Số lượng đầu vào pin | 1 |
| Dữ liệu đầu vào chuỗi PV | |
| Công suất truy cập PV tối đa (W) | 32000 |
| Công suất đầu vào DC tối đa (W) | 24000 |
| Điện áp đầu vào DC tối đa (V) | 800 |
| Điện áp khởi động (V) | 160 |
| Phạm vi điện áp MPPT (V) | 160-650 |
| Điện áp đầu vào DC định mức (V) | 550 |
| Dòng điện đầu vào PV hoạt động tối đa (A) | 36+20 |
| Dòng điện ngắn mạch đầu vào tối đa (A) | 54+30 |
| Số lượng MPPT/ String | 2/2+1 |
|
Dữ liệu đầu vào/đầu ra AC |
SUN-16K-SG05LP3 -EU-SM2 |
| Công suất hoạt động đầu vào/đầu ra AC định mức (W) | 16000 |
| Công suất biểu kiến đầu vào/đầu ra AC tối đa (VA) | 17600 |
| Dòng điện đầu vào/đầu ra AC định mức (A) | 24.3/23.2 |
| Dòng điện đầu vào/đầu ra AC tối đa (A) | 24.3/23.2 |
| Tối đa. Dòng điện AC liên tục đi qua (lưới đến tải) (A) | 70 |
| Công suất đỉnh (ngoài lưới điện) (W) | 2 lần công suất định mức, 10 giây |
| Phạm vi điều chỉnh hệ số công suất | 0,8 dẫn đến 0,8 chậm trễ |
| Điện áp/Phạm vi đầu vào/đầu ra định mức (V) | 220/380V, 230/400V 0,85Un-1,1Un |
| Tần số/Phạm vi lưới đầu vào/đầu ra định mức (Hz) | 50/45-55, 60/55-65 |
| Biểu mẫu kết nối lưới | 3L+N+PE |
| Tổng độ méo hài dòng điện THDi | <3% (công suất danh định) |
| Thành phần DC của lưới điện | <0,5% Trong |
| Hiệu suất | |
| Hiệu suất tối đa | 97,6% |
| Hiệu suất Euro | 97,0% |
| Hiệu suất MPPT | >99% |
| Bảo vệ thiết bị | |
| Tích hợp | Bảo vệ kết nối ngược cực DC, Bảo vệ quá dòng đầu ra AC, Bảo vệ nhiệt,
Bảo vệ quá áp đầu ra AC, Bảo vệ ngắn mạch đầu ra AC, Giám sát thành phần DC, Bảo vệ giảm tải quá áp, Giám sát dòng điện lỗi tiếp đất, Bộ ngắt mạch lỗi hồ quang (tùy chọn), Giám sát mạng lưới điện, Giám sát bảo vệ đảo, Phát hiện lỗi tiếp đất, Công tắc đầu vào DC, Giám sát trở kháng cách điện đầu cuối DC, Phát hiện dòng điện dư (RCD), Mức độ bảo vệ chống sét lan truyền |
| Mức độ bảo vệ chống sét lan truyền | LOẠI II(DC), LOẠI II(AC) |
| Giao tiếp | |
| Giao tiếp truyền thông | RS485/ RS232/ CAN |
| Chế độ giám sát | GPRS/ WIFI/ Bluetooth/ 4G/ LAN (tùy chọn) |
|
Dữ liệu chung |
Biến tần Deye Hybrid 16KW 3 pha |
| Phạm vi nhiệt độ hoạt động ( ℃ ) | -40 đến +60 ℃ , >45 ℃ Giảm công suất |
| Độ ẩm môi trường cho phép | 0-100% |
| Độ cao cho phép | 3000m |
| Tiếng ồn | ≤60 |
| Xếp hạng bảo vệ chống xâm nhập (IP) | IP65 |
| Cấu trúc biến tần | Không bị cô lập |
| Loại quá áp | OVC II(DC), OVC III(AC) |
| Kích thước tủ (Rộng x Cao x Sâu mm) | 456×750×268,5 mm |
| Trọng lượng (kg) | 50,6 |
| Loại làm mát | Làm mát không khí thông minh |
| Bảo hành | 5 năm |
| Quy định lưới | IEC 61727, IEC 62116,CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99,VDE-AR-N 4105 |
| Tiêu chuẩn an toàn / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Tính năng của Inverter Hybrid Deye 16kW 3 pha áp thấp
– Biến tần năng lượng Deye áp thấp có thể hoạt động 100% đầu ra không cân bằng, mỗi pha. Tối đa công suất đầu ra bằng 50% công suất định mức.
– Tương thích với cả Pin Lithium và Acquy điện áp 48V/51.2V. Hỗ trợ mắc song song nhiều pin lưu trữ với nhau.
– Hỗ trợ lưu trữ năng lượng dư thừa từ máy phát
– Chế độ tăng cường AC Couple giúp cải thiện công suất khi ít nắng
– Mắc tối đa song song 10 máy cho cả On-Grid và Off-Grid
– Dòng sạc/xả tối đa I(Max) 300A
– Cài đặt sạc xả acquy/pin lưu trữ tối đa 6 khoảng thời gian
– Thời gian chuyển đổi giữa hoà lưới và không hoà lưới nhanh chỉ 4ms, đảm bảo không gây ra gián đoạn trong quá trình sử dụng.
– Thiết bị được bảo vệ chuẩn I
