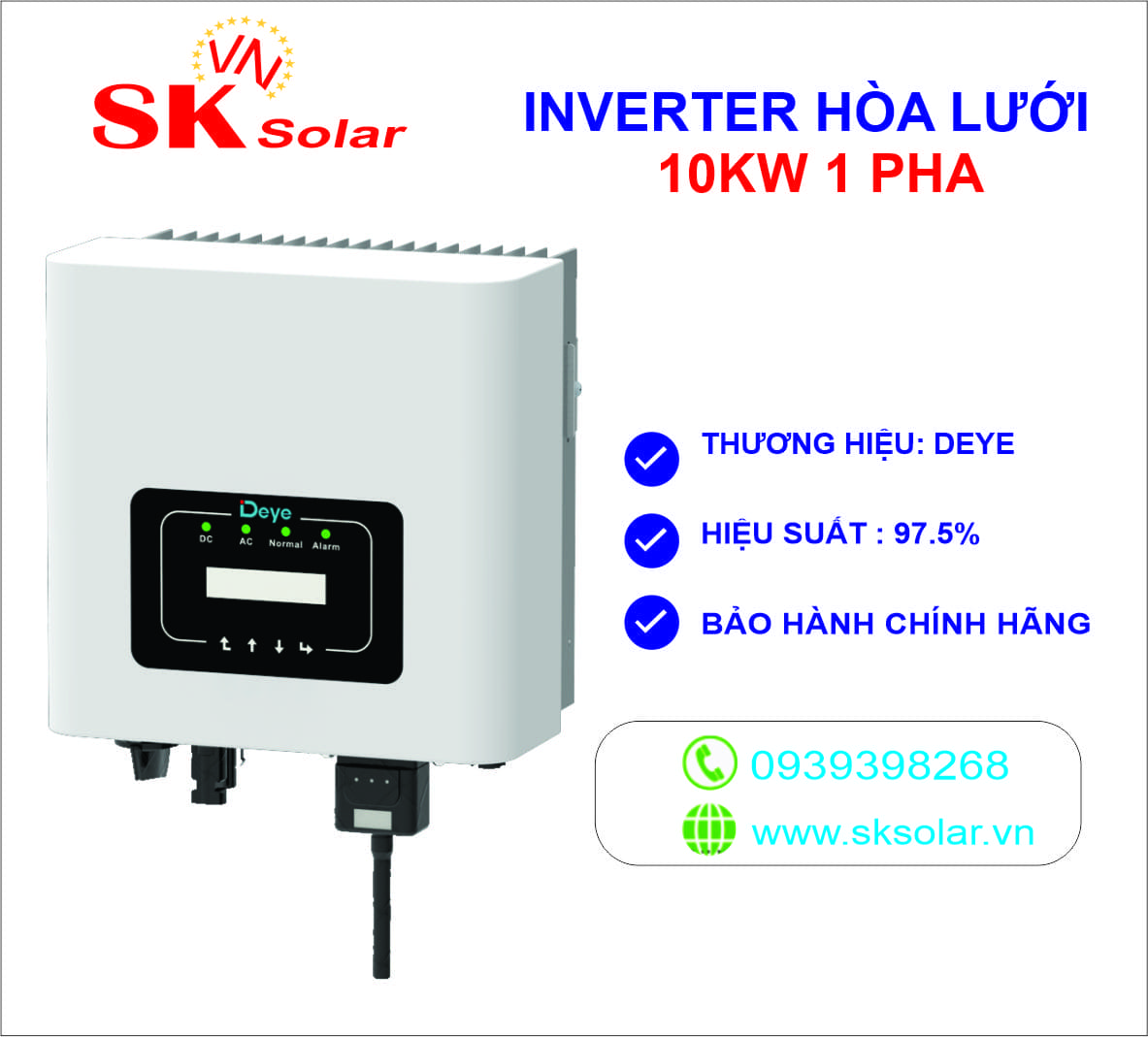

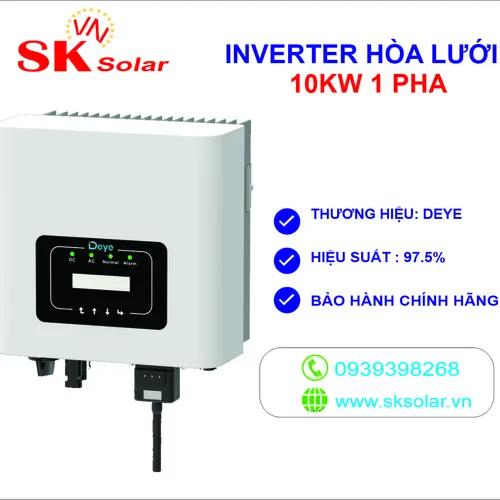

Inverter DEYE 10kW 1 Pha hòa lưới là bộ chuyển đổi Điện DC từ tấm pin năng lượng mặt trời thành điện xoay chiều AC cung cấp cho gia đình. Biến tần DEYE SUN-10K-G 10kW có công suất lớn nhất của dòng biến tần 1 pha thương hiệu DEYE cho hệ thống Điện mặt trời áp mái dân dụng.
Thông số kỹ thuật Inverter hòa lưới DEYE 10kW 1 Pha
| Mô tả | SUN-10K-G |
| Thông số đầu vào PV | |
| Công suất đầu vào PV tối đa (kW) | 13 |
| Điện áp đầu vào PV tối đa (V) | 550 |
| Điện áp khởi động (V) | 80 |
| Dải điện áp MPPT (V) | 70-500 |
| Điện áp đầu vào PV định mức (V) | 360 |
| Dòng điện ngắn mạch đầu vào tối đa (A) | 39+39 |
| Vận hành dòng điện đầu vào PV tối đa (A) | 26+26 |
| Số lượng Trình theo dõi MPP/Số. Số chuỗi trên mỗi MPP Tracker | 2/2+2 |
|
Thông số đầu vào/đầu ra AC |
Biến tần hòa lưới DEYE 10kW 1 Pha |
| Công suất hoạt động đầu ra AC định mức (kW) | 10 |
| Công suất biểu kiến đầu ra AC tối đa (kVA) | 11 |
| Dòng điện đầu ra AC định mức (A) | 45,5/43,5 |
| Dòng điện đầu ra AC tối đa (A) | 50/47,8 |
| Điện áp/dải đầu ra định mức (V) | 220/230 0,85Un-1,1Un |
| Kết nối lưới | L/N/PE |
| Tần số/dải lưới đầu ra định mức (Hz) | 50/45-55, 60/55-65 |
| Phạm vi điều chỉnh hệ số công suất | 0,8 dẫn đến 0,8 độ trễ |
| Tổng độ méo hài hiện tại THDi | <3% |
| DC Injection Current | <0,5%ln |
| Hiệu suất | |
| Hiệu suất tối đa | 97,7% |
| Hiệu suất Châu Âu | 97,2% |
| Hiệu suất MPPT | ＞99% |
| Bảo vệ thiết bị | |
| Bảo vệ kết nối ngược cực DC | Có |
| Bảo vệ quá dòng đầu ra AC | Có |
| Bảo vệ quá áp đầu ra AC | Có |
| Bảo vệ ngắn mạch đầu ra AC | Có |
| Bảo vệ nhiệt | Có |
| Giám sát trở kháng cách điện đầu cuối DC | Có |
| Giám sát phía DC | Có |
| Giám sát hiện tại lỗi chạm đất | Có |
| Giám sát mạng lưới điện | Có |
| Giám sát bảo vệ đảo | Có |
| Phát hiện lỗi chạm đất | Có |
| Công tắc đầu vào DC | Có |
| Bảo vệ giảm tải quá áp | Có |
| Phát hiện dòng điện dư (RCD) | Có |
| Cấp độ bảo vệ chống sét lan truyền | LOẠI II(DC), LOẠI II(AC) |
| Giao tiếp | |
| Phương thức giao tiếp | RS485/ RS232 / WiFi/ LAN |
|
Dữ liệu chung |
Inverter DEYE 10kW hòa lưới 1 Pha |
| Phạm vi nhiệt độ hoạt động (° C) | -25 đến +65 độ C, giảm công suất >45 độ C |
| Độ ẩm môi trường xung quanh cho phép | 0~100% |
| Độ cao cho phép (m) | 2000 m |
| Tiếng ồn (dB) | 35 |
| Chống nước (IP) | IP 65 |
| Cấu trúc liên kết biến tần | Không bị cô lập |
| Hạng mục quá điện áp | OVC II(DC), OVC III(AC) |
| Kích thước (WxHxD mm) | 330*410*198.5 mm（Không bao gồm đầu nối và giá đỡ） |
| Trọng lượng [kg] | 15.3 |
| Bảo hành [năm] | 5 năm |
| Loại làm mát | làm mát tự nhiên |
| Lưới điện quy định | IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G99 |
| An toàn EMC/Tiêu chuẩn | IEC/EN 62109-1,IEC/EN 62109-2,IEC/EN 61000-6-1,IEC/EN 61000-6-2,IEC/EN 61000-6-3,IEC/EN 61000-6-4 |
Tính năng nổi bật của Inverter DEYE 10kW 1 Pha hòa lưới
Biến tần hòa lưới 10kW 1 pha nhỏ gọn
- Inverter Deye có khối lượng chỉ 15.3 kg nó nhẹ hơn 30% so với các biến tần cùng công suất 10kW 1 Pha, giảm tới 20% so với Inverter hòa
- lưới cùng loại, với thiết kế nhỏ gọn giúp dễ dàng lắp dặt cũng như tiết kiệm khong gian.
- Làm mát tự nhiên bằng nhôm bản nhiệt nên Inverter hoạt động gần như không phát ra tiếng ồn
Inverter DEYE SUN-10K- G với Hệ thống giám sát thông minh
- Nhờ nền tảng giám sát thông minh, các Inverter của Deye có thể theo dõi và giám sát thừ xa thông qua App DEYE Cloud.
- Cài đặt thông số và cập nhật FW từ xa, giúp việc vận hành và bảo trì nhà máy quang điện dễ dàng hơn.
- Hỗ trợ tắt máy từ xa ngay lập tức khi xảy ra sự cố.
- Dễ dàng kết nối giữa các Inverter với thiết bị điện thoại, máy tính
- Có thể giao tiếp qua RS323, RS485, GPRS, Wifi, LAN, Enthenet
Inverter Deye đạt an toàn, chất lượng
- DEYE đạt các tiêu chuẩn quốc tế IEC
- Nhiều cấp độ bảo vệ thiết bị
- Điện áp DC khởi động 80V
- Phạm vi của dãy điện áp MPPT rộng
- Đạt chuẩn 10 thước đo an toàn trong việc bảo vệ chống bụi, chống nước
- Tự động tắt máy kho có sự cố mất điện lưới
DEYE với hiệu suất cao
- Cải thiện tỷ lệ tự tiêu thụ lên đến 80%, giảm hóa đơn tiền điện của bạn.
- Tỷ lệ DC / AC lên đến 1.3 , hoàn toàn phù hợp với mô-đun PV hai mặt kính.
- Thiết kế hai MPPT, hiệu suất cực đại lên tới 97,7%
Hướng dẫn sơ bộ Inverter hòa lưới bám tải Deye 10kW 1 Pha
Đầu vào PV: có 2 MPPT, mỗi MPPT thì có 2 string, tùy theo số lượng tấm pin ta phân bố sao phù hợp (Max: MPPT 550VDC và 25A).
Dây cáp DC: Sử dụng dây cáp chuyên dụng điện mặt trời DC 4.0 mm2
Dây nguồn AC: Dây AC 6mm2 để kết nối Inverter đến CB tổng
